OPPO R5怎么拆机 OPPO R5图文拆机教程(2)
来源：www.18183.com作者：皮卡时间：2015-02-06
把主板上的东西都卸下来，最后取下主板，先从主板底部着手，拧开图中3个箭头处的螺丝，就能轻松卸下主板底部的屏蔽罩，另外不要忘了拆开上边显示屏的排线接口。
7 好了，到这一步主板底部的拆解基本上就完成了。
8 现在开始拆解主顶部，拧开7颗螺丝就能轻松的取下图中黑色部分的保护罩，严格上不能说是保护罩，因为这上面还有扬声器等部件。
9 由于空间限制，R5扬声器做到听筒处了，图为扬声器特写。
10至此为止，主板上的东西都卸下来了，现在就可以取下主板了。没错，你看到的下图就是整块主板了，是不是很袖珍?有木有惊呆了 ，上面还集成着摄像等核心元器件。

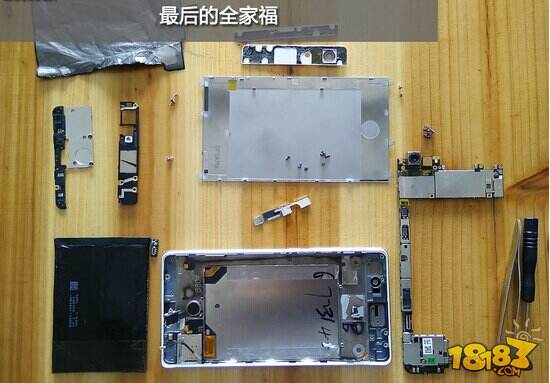

11OPPO R5拆机完成后的全家福。
通过对OPPO R5拆解可以了解到这台4.85mm厚度的手机在设计和制造上下了不少的功夫，单面PCB设计，让PCB布线难度增加不少，但可以大大降低PCB的厚度，另外OPPO R5在散热方面也做得很出色，全方位的芯片和电池散热，让有限的机身厚度下带来出色的散热效果。
